Na budowie niewielka podkładka potrafi zdecydować o trwałości całej konstrukcji. Dystanse do zbrojenia utrzymują pręty w odpowiednim położeniu, zapewniają wymaganą otulinę betonu i ograniczają ryzyko korozji stali. Wyjaśniam, jakie rodzaje wybrać do fundamentu, płyty, ściany i stropu, jak dobrać ich wysokość, ile zwykle kosztują oraz jak uniknąć błędów podczas betonowania.
Dobór dystansów wpływa na trwałość i poprawne wykonanie żelbetu
- Otulina betonowa chroni stal przed korozją, wilgocią i wysoką temperaturą.
- Wysokość podkładki musi wynikać z projektu, a nie z przypadkowego wyboru wykonawcy.
- Betonowe listwy dobrze sprawdzają się pod ciężkim zbrojeniem poziomym.
- Plastikowe podkładki punktowe są wygodne przy lekkich siatkach i elementach pionowych.
- Rozstaw podpór najczęściej wynosi około 50-100 cm, ale cięższe zbrojenie wymaga gęstszego podparcia.
Po co stosuje się podkładki pod zbrojenie
Dystans oddziela pręt od szalunku, podłoża albo izolacji i utrzymuje go na zaprojektowanej wysokości. Dzięki temu po zalaniu mieszanką betonową powstaje otulina betonu, czyli warstwa betonu między stalą a zewnętrzną powierzchnią elementu.
Otulina nie jest dekoracyjnym dodatkiem. Chroni zbrojenie przed dostępem wilgoci, dwutlenku węgla i substancji agresywnych, a także zwiększa odporność ogniową elementu. Gdy pręt leży zbyt blisko powierzchni, stal może zacząć korodować, a beton z czasem odpadać i pękać.
Trzeba też pamiętać, że podkładki nie zastępują projektu konstrukcyjnego. Ich zadaniem jest utrzymanie położenia zbrojenia, a nie ustalanie średnicy prętów, ich rozstawu czy grubości elementu.
Rodzaje dystansów i ich praktyczne zastosowanie
Najprostszy podział obejmuje elementy punktowe, liniowe oraz podpory przeznaczone do górnej warstwy zbrojenia. Materiał ma znaczenie, ale jeszcze ważniejszy jest kształt i obciążenie, które podkładka ma przenieść podczas chodzenia po siatce oraz betonowania.
| Rodzaj | Główne zastosowanie | Najważniejsza zaleta |
|---|---|---|
| Betonowe punktowe | Fundamenty, płyty, ciężkie zbrojenie poziome | Duża stabilność i dobra współpraca z betonem |
| Betonowe liniowe | Dolne zbrojenie płyt, ław i stropów | Równomierne podparcie na większej długości |
| Plastikowe punktowe | Siatki, ściany, słupy i lekkie elementy | Niska masa oraz szybki montaż |
| Gwiazdki lub krążki | Zbrojenie pionowe przy szalunku | Utrzymanie bocznej otuliny |
| Kobyłki i węże stalowe | Górna warstwa zbrojenia płyt i stropów | Utrzymanie odległości między warstwami |
Podkładki betonowe
Betonowe kostki, kości i listwy wybieram przede wszystkim wtedy, gdy zbrojenie jest ciężkie albo podłoże nie jest idealnie stabilne. Często spotyka się wysokości 20, 25, 30, 40 i 50 mm, a także większe warianty do masywnych elementów.

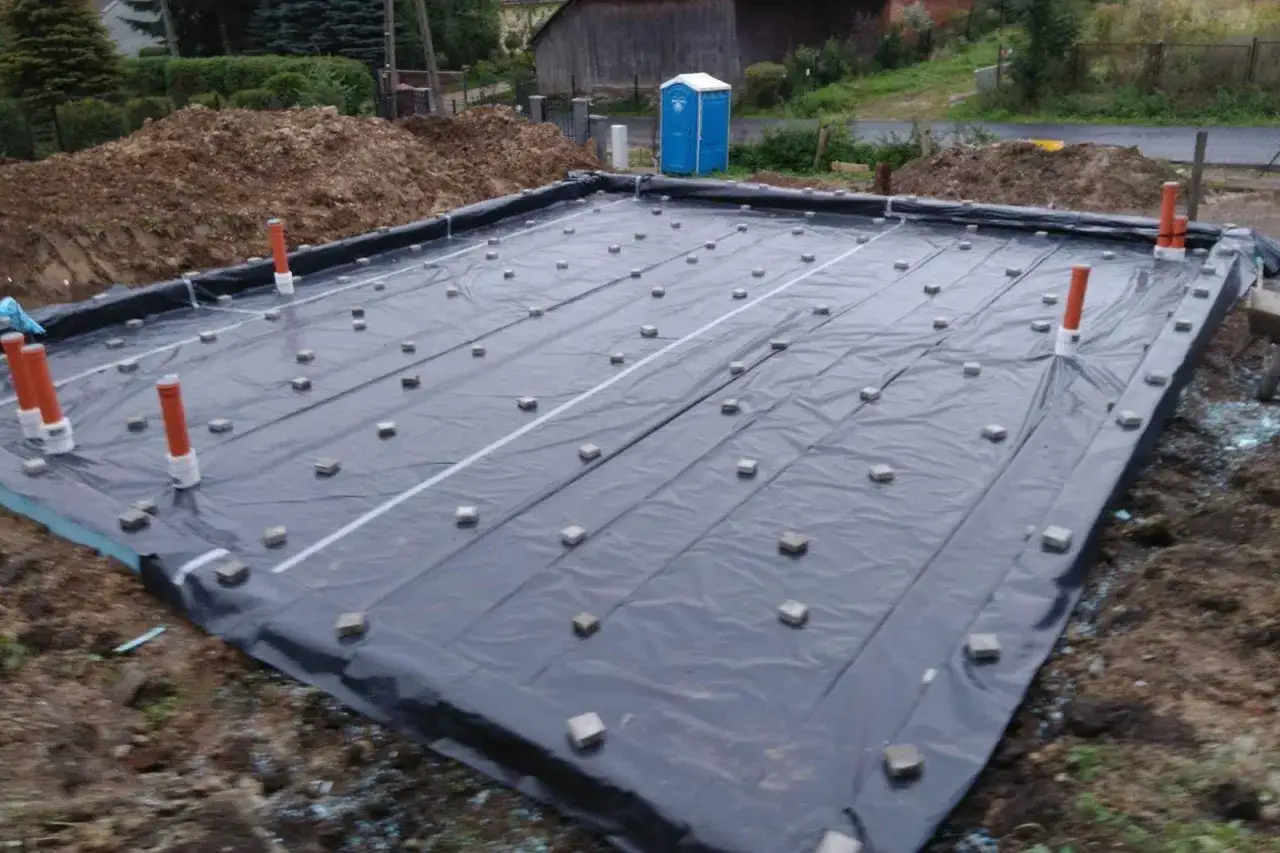

Listwa liniowa rozkłada nacisk lepiej niż mała podkładka punktowa, dlatego dobrze pasuje do płyt fundamentowych i dolnego zbrojenia stropu. Na miękkim podłożu warto użyć elementu z szerszą podstawą, aby nie zapadał się w izolację lub grunt.
Podkładki z tworzywa
Plastikowe dystanse są lekkie, łatwe do założenia i dostępne w kilku zakresach wysokości, na przykład 15/20/25/30 mm. Sprawdzają się przy zbrojeniu pionowym, siatkach oraz konstrukcjach, w których obciążenie podczas montażu nie jest duże.
Nie każdy tani element z tworzywa nadaje się jednak pod ciężką siatkę. Przed zakupem sprawdzam, czy producent podaje średnicę pręta, do której pasuje podkładka, oraz czy element nie odkształca się pod obciążeniem.
Przeczytaj również: TOP firm budujących domy pod klucz w Łodzi
Podpory pod górną warstwę
Wielu inwestorów myli zwykłe dystanse z tak zwanymi kobyłkami. Podkładka pod dolne zbrojenie utrzymuje stal nad szalunkiem, natomiast kobyłka podtrzymuje górną siatkę i ustala wysokość całego układu.
W płycie lub stropie z dwiema warstwami zbrojenia nie można zastąpić kobyłek przypadkowymi kawałkami pręta. Podpora musi być wystarczająco sztywna, mieć odpowiednią wysokość i nie przewracać się podczas układania betonu.
Jak dobrać wysokość do konstrukcji
Punktem wyjścia jest wartość otuliny wpisana w projekcie. Nie należy przyjmować, że każda ława potrzebuje 5 cm, a każdy strop 2 cm. Wymagana wartość zależy między innymi od rodzaju elementu, średnicy prętów, klasy ekspozycji i warunków środowiskowych.
W praktyce najczęściej spotyka się podkładki o wysokości od 15 do 60 mm. To zakres handlowy, a nie uniwersalna tabela projektowa. Jeżeli dokumentacja wskazuje otulinę 40 mm, wybiera się element zapewniający tę wartość po uwzględnieniu sposobu ułożenia pręta, a nie podkładkę „około czterdziestki”.
| Element konstrukcyjny | Typowe rozwiązanie wykonawcze | Na co zwrócić uwagę |
|---|---|---|
| Ława i stopa fundamentowa | Betonowe podkładki punktowe lub listwy | Stabilna podstawa i odporność na duże obciążenie |
| Płyta fundamentowa | Listwy betonowe albo mocne podkładki punktowe | Brak zapadania się w izolację i równomierny rozstaw |
| Ściana i słup | Gwiazdki, krążki lub dystanse z drutem | Utrzymanie bocznej otuliny przy szalunku |
| Strop i płyta żelbetowa | Listwy pod dolną siatkę oraz kobyłki pod górną | Stabilność całego rusztu podczas betonowania |
Jeżeli projekt nie podaje jasno wysokości podkładek, nie zgaduję. Najbezpieczniej skonsultować to z kierownikiem budowy lub konstruktorem, ponieważ kilka milimetrów różnicy może zmienić rzeczywiste położenie pręta i wysokość użyteczną przekroju.
Jak rozmieścić i zamontować dystanse

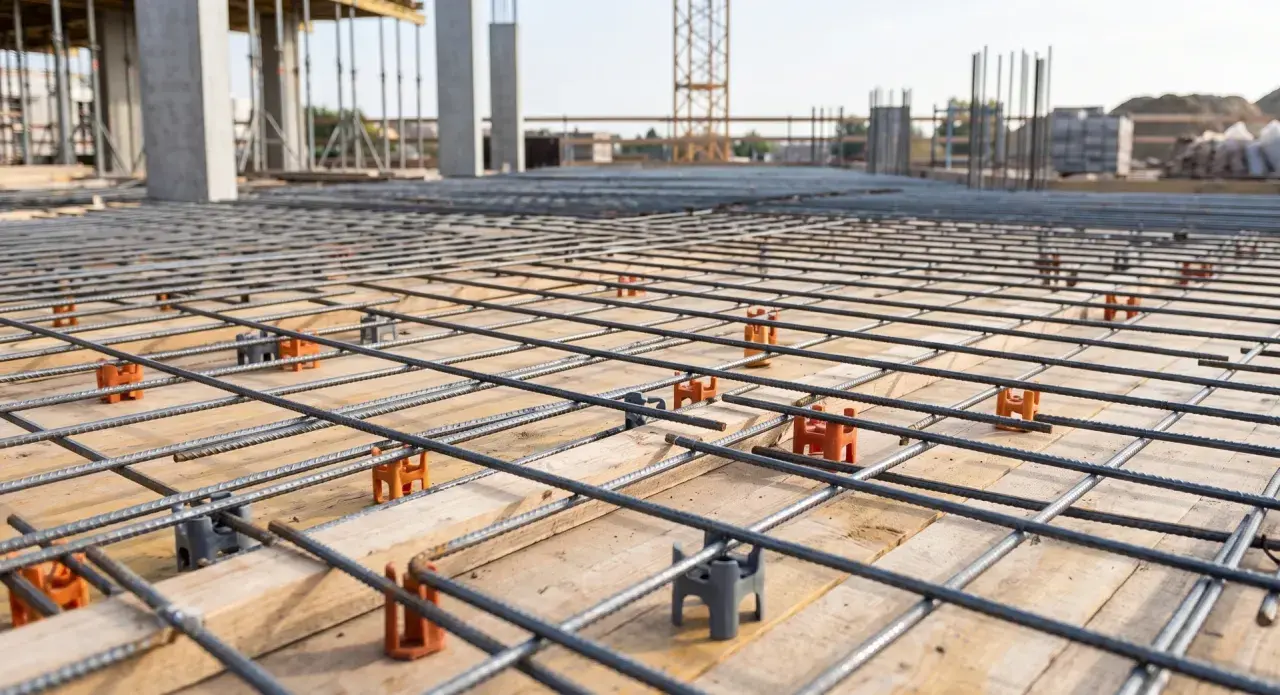

Podkładki układa się przed związaniem zbrojenia albo w trakcie jego montażu, zależnie od rodzaju elementu. Powinny stać stabilnie, nie przechylać się i nie przesuwać pod naciskiem prętów. Na większej powierzchni dobrze rozkładam je mijankowo, zamiast tworzyć jedną prostą linię podpór.
- Sprawdź w projekcie wymaganą otulinę i średnicę prętów.
- Dobierz rodzaj podkładki do kierunku zbrojenia oraz rodzaju podłoża.
- Rozstaw elementy równomiernie, zwykle co około 50-100 cm.
- Przy ciężkim zbrojeniu zmniejsz rozstaw i zwiększ liczbę podpór.
- Przymocuj podkładki lub zwiąż je ze zbrojeniem, jeśli konstrukcja może się przesuwać.
- Przed betonowaniem sprawdź, czy żadna podpora nie pękła, nie zapadła się ani nie wypadła spod pręta.
Podane odstępy są orientacyjne. Producent może zalecać na przykład 4-6 sztuk na metr kwadratowy, ale przy ciężkiej siatce, dużej średnicy prętów albo intensywnym układaniu mieszanki potrzeba ich więcej. Ostatecznie liczy się stabilność zbrojenia w całym procesie betonowania.
Przy płytach i stropach nie pozwalam ekipie chodzić bezpośrednio po zbrojeniu bez przygotowanych pomostów. Nawet poprawnie ustawione dystanse mogą się przesunąć, gdy pręty są wielokrotnie obciążane w jednym miejscu.
Błędy, które najczęściej psują otulinę
Najgorszym rozwiązaniem jest zastępowanie fabrycznych podkładek cegłą, kamieniem, kawałkiem drewna albo fragmentem betonu komórkowego. Takie materiały mogą chłonąć wodę, kruszyć się lub mieć nieregularną wysokość, przez co otulina staje się przypadkowa.
Drugim błędem jest wybór zbyt małej liczby podpór. Zbrojenie może wyglądać poprawnie przed betonowaniem, ale pod ciężarem mieszanki opadać między punktami podparcia. W efekcie pręty znajdują się zbyt blisko powierzchni albo tracą zaprojektowane położenie.
Problematyczne bywa również użycie plastikowych elementów w miejscu, gdzie potrzebna jest podkładka betonowa lub solidna listwa. Tworzywo może być dobrym wyborem, lecz tylko wtedy, gdy jego nośność odpowiada obciążeniu. Materiał nie powinien być dobierany wyłącznie według ceny.
Przed zalaniem sprawdzam jeszcze otulinę przy krawędziach, narożnikach i przejściach instalacyjnych. To właśnie tam zbrojenie najłatwiej przesunąć i tam najczęściej wychodzą niedopatrzenia podczas odbioru robót.
Ile kosztują podkładki i gdzie nie warto oszczędzać
Ceny zależą od materiału, wysokości, sposobu pakowania i ilości. Orientacyjnie plastikowe podkładki punktowe kosztują około 13-55 zł za opakowanie, betonowe listwy często około 1,50-2,50 zł za sztukę, a większe podpory stalowe mogą kosztować kilkadziesiąt do ponad 150 zł za opakowanie.
Przy domu jednorodzinnym koszt dystansów zwykle jest mały w porównaniu z ceną betonu, stali i robocizny. Nie oznacza to jednak, że można kupić dowolny produkt. Oszczędność rzędu kilkudziesięciu złotych nie ma sensu, jeśli podkładki zapadną się w izolację albo zbrojenie trzeba będzie poprawiać tuż przed betonowaniem.
Najrozsądniej policzyć zapotrzebowanie na podstawie powierzchni i planowanego rozstawu, a potem dodać niewielki zapas na uszkodzenia oraz miejsca wymagające gęstszego podparcia. Przy zakupie sprawdzam także wysokość, średnicę pręta i deklarowane zastosowanie, nie tylko nazwę produktu.
Dobry dystans to mały element, który pilnuje dużej odpowiedzialności
Najprostsza zasada brzmi tak: podkładka ma utrzymać stal dokładnie tam, gdzie przewidział ją projekt, i wytrzymać cały etap betonowania. Do ciężkich zbrojeń poziomych zwykle lepiej pasują elementy betonowe lub liniowe, do ścian praktyczne są gwiazdki, a do górnej siatki potrzebne są stabilne kobyłki.
Przed zamówieniem materiału warto spisać trzy informacje: wymaganą otulinę, średnicę prętów i rodzaj podłoża. Taki krótki zestaw danych wystarcza, aby uniknąć większości pomyłek i dobrać rozwiązanie, które rzeczywiście zadziała na budowie.
Jeżeli projekt, warunki gruntowe lub układ zbrojenia budzą wątpliwości, decyzję najlepiej potwierdzić z kierownikiem budowy albo konstruktorem. Dobrze ustawione zbrojenie po zalaniu betonu przestaje być dostępne do korekty, dlatego kilka minut kontroli przed betonowaniem ma większą wartość niż późniejsza naprawa.
